冷軋縱橫剪生產線

發布日期:2023-02-28
信息摘要:? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?…

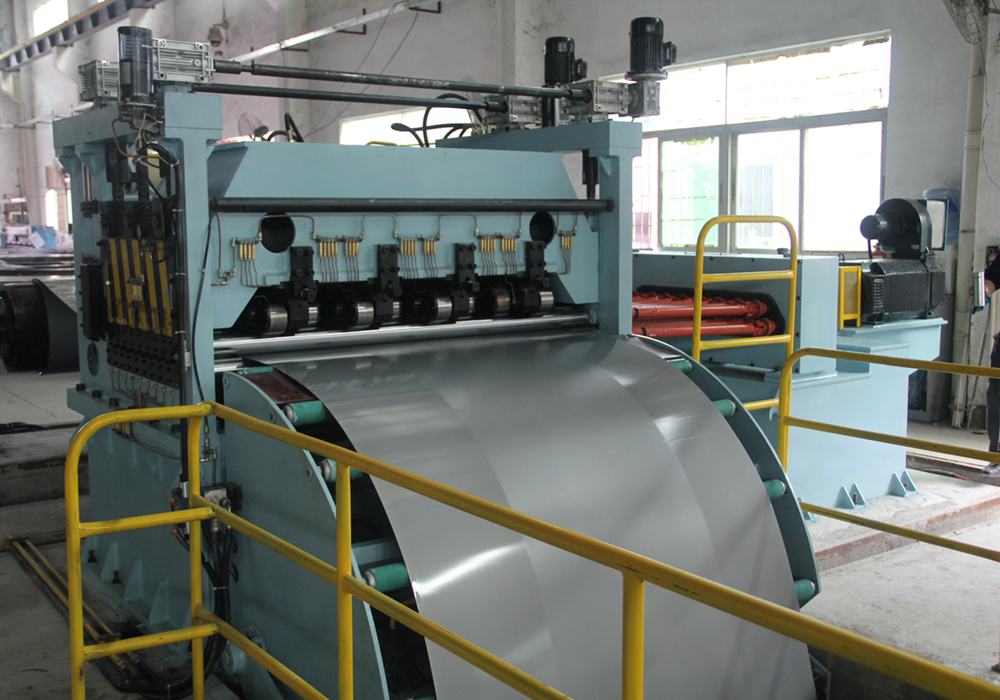

橫剪生產線(圖1)

橫剪生產線(圖2)

橫剪生產線(圖3)



冷軋薄板開卷-校平-縱剪分條-精校平-橫剪生產線

該系列生產線用于將不同規格的金屬卷料開卷校平分條成為所需定寬尺寸的板材或剪切成為所需各種長度和寬度的平整板材。以供各種軋制、冷彎成型、制管、沖壓生產線等各種工序提供坯料。廣泛應用于汽車、鋼結構、集裝箱、家電、食品、包裝、建材等金屬板材加工行業。

標準配置由:液壓上料小車、開卷機、液壓引料機、夾送初矯機、液壓齊頭剪、過渡工作臺、糾偏機構、縱剪機、邊絲機、伺服送料精校平機、剪板機、碼垛裝置、液壓系統、電氣控制系統等組成。

該生產線液壓系統主要元件采用高精度組件,電氣控制采用進口PLC程序控制器和觸摸屏進行全線功能控制,具有自動化程度高、校平質量好、剪切精度高、性能穩定可靠、操作維護方便等特點,卷材一次上料可實現各工序的順利完成,有效的減輕了工人的勞動強度,具有很高的性價比,是集機、電、液一體化的高性能產品。

主要技術參數

型號

ZSCL-6×板寬

ZSCL-8×板寬

ZSCL-12×板寬

ZSCL-16×板寬

ZSCL-20×板寬

可加工寬度mm

1300、1800

1300、2000

1300、1600、2000

1600、2000、2500

1800、2200、2500

可加工板厚mm

1.5-6

2-8

3-12

4-16

6-20

可加工板寬mm

800-1800

800-2000

800-2000

800-2000

800-2200

碼垛長度范圍mm

500-6000

500-8000

500-8000

500-10000

500-12000

剪切長度精度mm

±0.5

±1.0

±1.0

±1.0

±1.0

矯平精度mm/m2

±2

±2

±2

±2

±2

生產線速度m/min

40、60

30、40

24、40

20、30

20、30

可開卷重量t

20、30

20、30

20、35

20、35

20、35

矯平輥徑mm

φ105

φ120

φ160

φ200

φ220

縱剪條數

6-30

6-30

6-20

4-12

3-10

縱剪精度mm/m

±0.5

±0.5

±0.5

±0.5

±0.5



以上參數為標準機型,可根據客戶要求定做。



◆ 整機設計結構合理、造型緊湊、精度高、效率高,調整靈活方便

◆ 機架為鋼板焊接,退火處理,采用數控落地鏜銑床一次性加工成形,保證了高強度、高精度

◆ 整機的制造工藝嚴格按照機械的設計規范生產,校平輥材料采用軸承鋼GCr15

◆ 整機的工作軸支撐采用重載軸承,配合先進的潤滑系統,使用壽命長

◆ 擁有更專業的縱剪線技術,擁有多項縱剪線應用技術專利,完全迎合用戶要求

◆ 整線PLC控制,觸摸屏顯示并操作,自動化程度高

◆ 電氣元件均選用國外高檔品牌,機械配套件為國內知名品牌
